径向型SSR型球保持器型

概述

径向型SSR型球保持器型LM滚动导轨是一种在机械领域具有特定功能和用途的导轨。它采用球保持器结构，在LM(直线运动)导轨系统中有独特的性能表现。

(一)结构特点

球保持器的作用

消除钢球之间的相互摩擦，减少磨损和能量损耗，使得导轨在运行过程中更加顺畅，提高了导轨的整体使用寿命。例如在一些频繁往复运动的设备中，能够减少因摩擦产生的热量和部件损耗。

增加了润滑脂的储存空间，这有助于长期保持导轨的良好润滑状态。良好的润滑不仅能降低摩擦系数，还能进一步提高导轨的运行精度和稳定性。

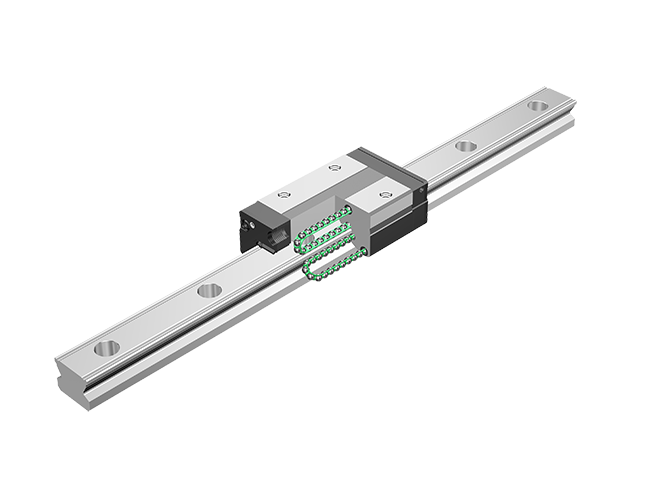

LM滑块与轨道的设计

钢球沿着LM轨道和LM滑块上经过精密研磨加工的滚动面进行滚动。滑块采用保持板将钢球保持住，所以即使滑块从轨道中抽出，钢球也不会脱落。这种设计方便了导轨的安装、维护和更换等操作。

能施加均等的预压，从而在维持较低的摩擦系数的同时，加强了四个方向(上下、左右)的刚性。使得导轨在承受不同方向的力时，都能够保持较好的稳定性和精度，适用于多种复杂的工作环境。

(二)性能特点

低噪音：由于球保持器减少了钢球间的摩擦，在运行过程中产生的噪音较小。这在对噪音有严格要求的工作环境，如精密仪器制造车间、实验室设备等非常重要。

高速运行性能优异：能够满足设备高速运动的需求，在高速运转的自动化生产线、高速加工设备等场景下，可以保证设备的高效运行。

高精度直线运动：其断面高度较低且对LM滑块进行了高刚性设计，可获得稳定的高精度直线运动。在需要精确直线运动的设备中，如数控机床、半导体制造设备等，能有效提高加工精度和产品质量。

长期免保养：因为减少了摩擦和有较好的润滑保持能力，使得导轨在较长时间内不需要进行频繁的保养维护，降低了设备的维护成本和停机时间。

(三)产品类型

SSR - XW型

减小了LM滑块的宽度(W)，并且实施了螺纹加工。适用于对滑块宽度空间有限制的安装环境。例如一些小型精密设备内部空间有限，SSR - XW型导轨可以满足其紧凑布局的需求。

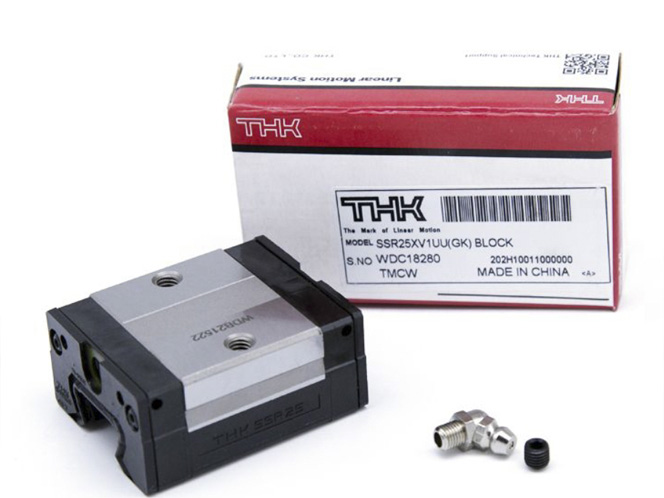

SSR - XV型

与SSR - XW型具有相同的横断面形状，但缩短了LM滑块全长(L)，是节省空间型的导轨。当设备内部空间狭小，需要在有限的空间内布置导轨时，SSR - XV型是较好的选择。

SSR - XTB型

可从底面安装LM滑块，最适合于无法在工作台上钻安装螺栓用通孔的情况。比如一些已经加工好的工作台，不便于再次钻孔时，可以采用这种类型的导轨进行安装。

SSR - XSB型

与SSR - XTB型具有相同的横断面形状，是断面高度较低的紧凑型，采用相对径向方向呈90°的球接触结构，最适合于水平引导部。在水平方向上需要高精度引导的设备中应用广泛。
