超重载荷(4方向型) SVS型

超重载荷(4方向型)SVS型球保持器型LM滚动导轨概述

SVS型是球保持器型LM滚动导轨系列中具有高刚性和高承载能力的产品，适用于多方向、高负载及对空间利用率有要求的应用场景，在精密机械与工业自动化领域发挥着重要作用。

一、SVS型的不同型号特点

SVS - R型

此型号减小了LM滑块的宽度(W)，并且实施了螺纹加工。这种设计使得它可用于工作台宽度空间不足的场所，在空间受限的情况下能满足设备需求。

SVS - LR型

与SVS - R型具有相同的横断面形状，但加长了LM滑块全长(L)，从而增大了额定载荷。这一特性让它在需要承受更大载荷的设备中表现出色。

SVS - C型

LM滑块的法兰部实施了螺纹加工，可以从上下任选一方向安装。当工作台上无法钻通孔来安装螺栓时，使用这种型号就能很好地解决安装问题。

SVS - LC型

与SVS - C型具有相同的横断面形状，但加长了LM滑块全长(L)，进而增大了额定载荷，适合对载荷要求较高且安装方式有特殊需求的场景。

SVS - RH型

高度(M)和宽度(W)尺寸与LM滚动导轨SHS型和HSR型几乎相同，并在LM滑块上实施了螺纹加工。这样在某些特定的设备结构中，如果需要与SHS型或HSR型导轨在尺寸上相匹配且有螺纹加工需求时，可以选用此型号。

SVS - LRH型

与SVS - RH型具有相同的横断面形状，但加长了LM滑块的全长(L)、增大了额定载荷，可应对更高的负载要求。

二、工作原理

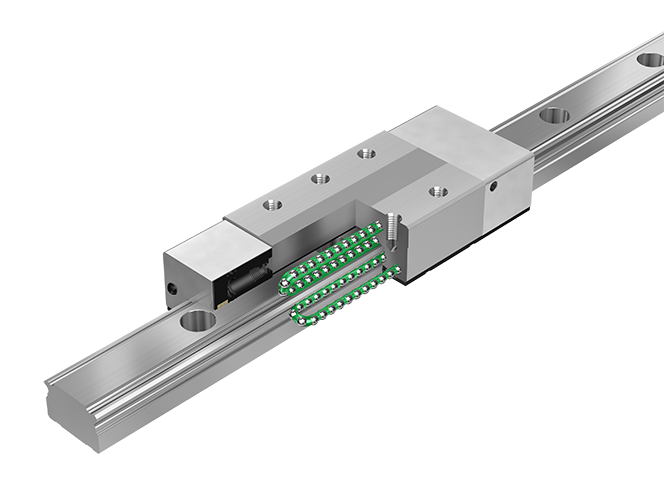

SVS型滑块的工作原理基于滚动摩擦原理。当滑块在导轨上运动时，其内部的滚动体(如滚珠或滚柱)在轨道上滚动，从而将滑动摩擦转化为滚动摩擦，大大降低了运动过程中的摩擦阻力和磨损。并且采用了四方向运动设计，能够满足多方向的运动需求。

三、优势特点

高精度：集成了THK在直线导轨技术领域的多项先进技术，如高精度滚动体、精密加工工艺以及优化的润滑系统等，确保了滑块在四方向运动中的高精度、高稳定性和长寿命。

重载能力强：作为超重载荷型的导轨，具有很强的承载能力，能够适应高负载的工作要求。

空间适应性好：如SVS - R型可用于工作台宽度空间不足的场所，SVS - C型在工作台无法钻通孔安装螺栓时也能方便安装，体现了其良好的空间适应性。

四、应用领域

机床应用：在机床设备中，对于需要高精度、多方向运动以及承受较大载荷的部件，SVS型滚动导轨能够提供稳定的导向和支撑，确保机床的加工精度和工作效率。

精密机械：在精密仪器、光学设备等对精度要求极高的精密机械领域，SVS型滚动导轨可以满足设备在多方向运动时的精确导向需求，减少因摩擦和振动带来的误差。

工业自动化：在自动化生产线、机器人等工业自动化设备中，SVS型滚动导轨能够适应设备的复杂运动要求，提供可靠的线性运动支撑，保证设备的长期稳定运行。
