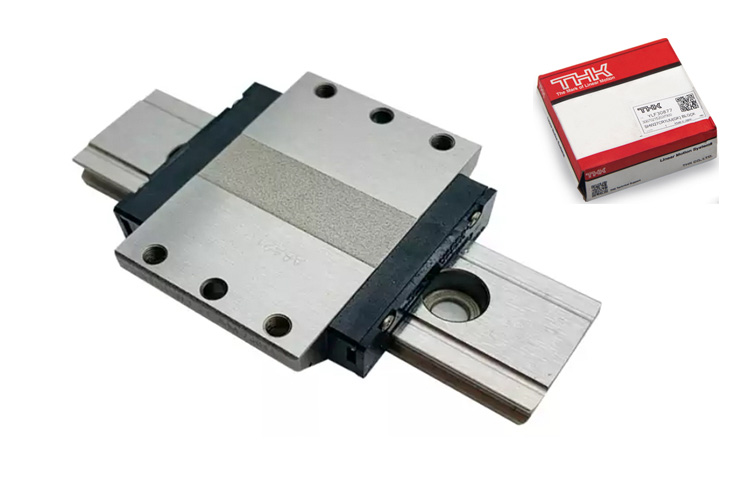

THK宽幅轨道型 SHW型直线导轨

结构与特点

(一)宽幅与低重心结构

宽幅：LM轨道采用宽度很大的结构，这种宽幅的设计有助于在一些应用场景中提供更好的稳定性和承载能力。例如在大型机械设备或者需要较大横向支撑力的设备中，宽幅的轨道能够更好地分散压力。

低重心：具有低重心结构，在一些对设备重心要求较高的场合，如高速运转设备或者需要精确平衡的设备中，低重心的结构可以减少设备运行时的晃动和振动，提高设备的运行精度和稳定性。

(二)球保持器型设计

减少摩擦与磨损：球保持器的设计消除了钢球之间的相互摩擦。在普通的滚动导轨中，钢球之间的摩擦可能会导致能量损失和零件磨损，而球保持器将钢球隔开，使它们各自独立滚动，大大降低了摩擦系数，减少了磨损，从而延长了导轨的使用寿命。

提高润滑油（剂）保持性：由于球保持器的存在，使得润滑油(剂)能够更好地被保持在导轨和滑块的接触部位。这有助于保持良好的润滑状态，进一步减少摩擦和磨损，同时也能够提高导轨的工作效率和性能。并且，较好的润滑油(剂)保持性还能够实现出色的低发尘性，适用于对洁净度要求较高的工作环境，如电子芯片制造车间等。

型号规格

SHW型SHW-CA

LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。

SHW-CR/HR

此为在LM滑块上实施了螺纹加工的类型。

应用场景

工业自动化领域：在自动化生产线上的各种设备，如机器人的关节运动部位、自动化加工设备的工作台移动等。宽幅轨道型SHW型球保持器型LM滚动导轨的高精度、低摩擦和高刚性等特点，可以满足自动化设备对于精确运动控制和长期稳定运行的要求。精密机械设备：像精密磨床、数控机床等设备，对加工精度要求极高。这种导轨能够提供精确的直线运动，减少误差，保证加工产品的精度和质量。医疗设备：例如医疗设备中的一些移动检测部件或者手术设备的精密运动部位。由于其低发尘性、高精度和稳定性，能够满足医疗设备在洁净、精确操作方面的要求。
