SHS型球保持器型

概述

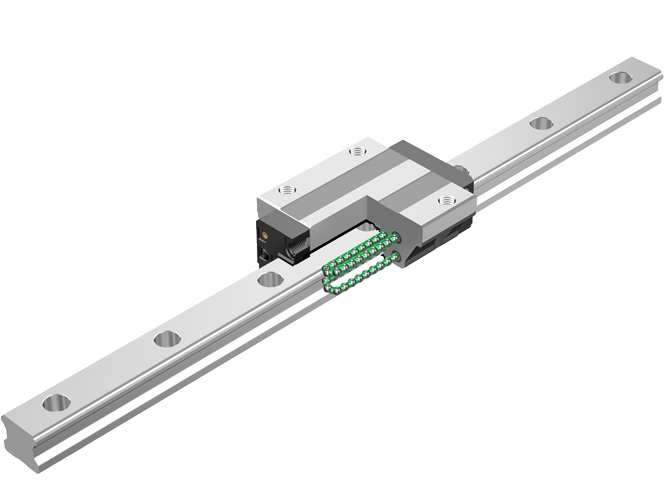

世界标准SHS型球保持器型LM滚动导轨具有多种特性和优势。采用球保持器可消除钢球的相互摩擦，实现低噪音、好音质、长期免维护和优异的高速性。各球列按45°接触角配置，可在任何姿势下使用。

不同类型的SHS型导轨

SHS-C

LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。

SHS-LC

具有与SHS-C型同一横断面形状、延长了LM滑块全长(L)、增加了额定负荷的类型。

SHS-V

为减小了LM滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。

SHS-LV

具有与SHS-V型同一横断面形状、延长了LM滑块的全长(L)、增加了额定负荷的类型。

SHS-R

该类型缩小了LM滑块的宽度(W)并施以螺纹孔加工。可用于工作台宽度空间不足的情况。为继承了全钢球LM滚动导轨HSR-R型的高度尺寸的类型。

SHS-LR

具有与SHS-R型同一横断面形状、延长了LM滑块的全长(L)、增加了额定负荷的类型。

SHS-LE

LM滚动导轨 Light SHS-N

SHS-N型LM轨道采用中空构造，因此相比标准SHS型LM轨道，重量得以大幅减轻。

工作原理

钢球在LM轨道和LM滑块之间滚动，依靠球保持器的作用，使钢球列作循环运动。这种滚动机制依据滚动摩擦原理，大大减小了摩擦阻力，提高了直线运动的效率。在运动过程中，钢球传递负载，使得LM滑块能够在LM轨道上实现平稳的直线运动。由于钢球列的配置和预压设计，使得导轨在四个方向上均具有相同的额定载荷和刚性，从而保证了系统的稳定性和精度。
