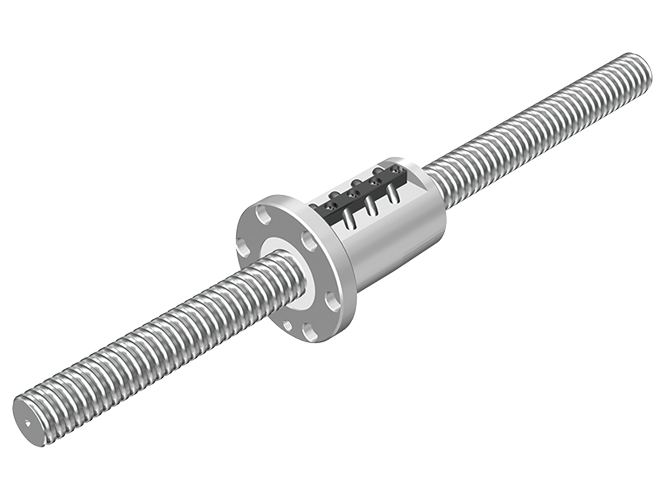

轴端未加工型精密滚珠丝杠

轴端未加工型精密滚珠丝杠产品介绍

一、产品概述

轴端未加工型精密滚珠丝杠是工业传动领域的重要组件，通过将精密滚珠丝杠规格化并按标准长度批量生产，为用户提供了一种灵活且高效的传动解决方案。此类滚珠丝杠以其轴端未加工的特性，便于用户根据具体需求进行二次加工，满足不同设备的标准要求。主要型号包括BIF、MDK、MBF和BNF，每种型号各具特色，广泛应用于数控机床、自动化生产线、半导体制造设备等多个领域。

二、工作原理

轴端未加工型精密滚珠丝杠的工作原理基于滚珠在螺纹滚道中的滚动运动。其核心部件包括螺纹杠、滚珠、螺纹滚道和螺母。当螺纹杠受到旋转力矩作用时，滚珠在螺纹滚道中滚动，通过摩擦力转化为直线运动，从而驱动螺母或与之相连的工件沿轴向移动。这种滚动摩擦机制显著降低了传动过程中的摩擦损失，提高了传动效率和精度。

具体而言，滚珠丝杠的螺纹杠表面具有螺旋结构，滚珠则在其滚道内滚动。随着螺纹杠的旋转，滚珠沿着滚道滚动并带动螺母前进或后退，实现了旋转运动向直线运动的转换。由于滚珠的滚动摩擦远低于滑动摩擦，因此滚珠丝杠具有较高的传动效率和较长的使用寿命。

三、优势特点

高精度：轴端未加工型精密滚珠丝杠具有高精度的定位能力和重复定位精度，能够满足各种精密设备对传动精度的严格要求。

高刚性：其结构设计赋予滚珠丝杠良好的轴向和径向刚度，能够承受较大的轴向负载，保证设备运行的稳定性和可靠性。

高效率：滚动摩擦的特性使得滚珠丝杠的传动效率高达90%以上，有效节省能源，提高生产效率。

低噪音：滚珠在滚道内的滚动运动产生的噪音较低，为工作环境提供了良好的舒适性。

长寿命：采用优质材料和精密加工工艺制造的滚珠丝杠，具有较长的使用寿命，降低了设备的维护成本。

灵活性：轴端未加工的设计使得用户可以根据具体需求对丝杠轴端进行二次加工，提高了产品的适用性和灵活性。

四、常见型号

BIF型：BIF型滚珠丝杠通过给螺母中部左右螺纹设置相位差，实现轴向间隙为零或负间隙（预压状态），适合对精度要求高的场合。

MDK、MBF型：这两种型号属于微型滚珠丝杠，轴径范围为Φ4至Φ14mm，导程为1至5mm，适用于空间紧凑的传动系统。

BNF型：BNF型为单螺母结构，具有简单且易于装配的特点，利用丝杠法兰上的螺栓孔进行固定，适用于多种安装环境。

五、应用领域

数控机床：在数控机床中，滚珠丝杠是实现刀具标准进给的关键部件，直接关系到加工零件的精度和表面质量。

自动化生产线：自动化生产线上的搬运、定位和装配设备均依赖滚珠丝杠的标准传动，提高了生产效率和产品质量。

半导体制造设备：半导体制造对精度要求高，滚珠丝杠在光刻机、蚀刻机等设备中发挥着关键作用，确保芯片制造的高精度和稳定性。

医疗器械：医疗器械如CT机、手术机器人等需要高精度的运动控制，滚珠丝杠为其提供了可靠的传动解决方案。

航空航天：在航空航天领域，滚珠丝杠被用于飞机的起落架、舵机等系统，确保飞行安适和可靠性。

六、常见问题

Q1: 轴端未加工型精密滚珠丝杠的主要优势是什么？

A: 轴端未加工型精密滚珠丝杠的主要优势包括高精度、高刚性、高效率、低噪音和长寿命。其轴端未加工的特性还提供了较高的灵活性和适用性。

Q2: BIF型滚珠丝杠如何实现轴向间隙为零？

A: BIF型滚珠丝杠通过给螺母中部左右螺纹设置相位差，使得轴向间隙达到零或负间隙（预压状态），从而实现了高精度的传动。

Q3: 滚珠丝杠在数控机床中的应用主要体现在哪些方面？

A: 在数控机床中，滚珠丝杠主要用于实现刀具的标准进给，直接关系到加工零件的精度和表面质量。其高精度和高刚性的特点使得数控机床能够完成复杂且高精度的加工任务。

Q4: 轴端未加工型精密滚珠丝杠在自动化生产线中扮演什么角色？

A: 在自动化生产线上，轴端未加工型精密滚珠丝杠作为关键传动部件，广泛应用于各种搬运、定位和装配设备中，提高了生产效率和产品质量，是自动化生产线不可或缺的重要组成部分。
