THK导轨安装步骤详解，看了容易操作

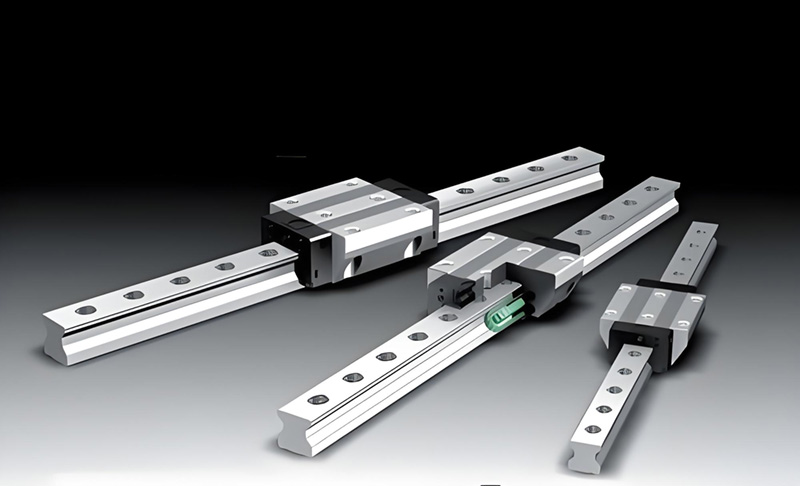

THK 导轨作为一种高精度的线性传动部件，在众多机械设备中发挥着关键作用。正确的安装步骤是确保其性能稳定、精度可靠以及使用寿命长久的重要前提。以下将详细介绍 THK 导轨的安装步骤，让你轻松掌握。

一、安装前准备

清洁安装环境：首先要确保安装现场干净整洁，没有灰尘、碎屑和油污等杂质。使用扫帚清扫地面，用吸尘器清理角落和缝隙，对于油污可以使用清洁剂擦拭干净。因为哪怕是微小的杂质，一旦进入导轨系统，都可能会影响导轨的运行精度和寿命，增加磨损风险。

检查安装工具和材料：准备好合适的安装工具，如扳手、螺丝刀、锤子、撬棍等，并且要确保工具的精度和完好性。量具如千分表、卡尺、水平仪也不可或缺，用于安装过程中的精度测量和调整。材料方面，准备好符合规格的固定螺栓、螺母、垫片、调整块以及合适的润滑剂。螺栓和螺母要检查螺纹是否清晰、无损坏，垫片和调整块要表面平整光滑，润滑剂要质量可靠、型号匹配。

检查导轨和相关部件：对 THK 导轨进行外观检查，查看是否有磕碰、划伤、变形等缺陷，滑块的滚珠或滚柱是否有脱落、损坏或磨损不均的情况。同时，用量具测量导轨的直线度、平面度等精度指标，与产品标准进行对比，确保在允许误差范围内。对于与导轨配合的部件，如安装基座、滑块连接的工作台等，也要检查其尺寸精度、表面质量和强度，保证能够与导轨和滑块较准配合，无干涉或间隙过大的问题。

二、安装基座的处理

调整基座水平度：使用水平仪放置在安装基座的表面，通过调整基座下方的地脚螺栓或垫片，使基座在水平方向上的误差控制在极小范围内。一般来说，水平度误差应不超过每米 0.05 毫米，这是保证导轨安装精度的基础。如果基座水平度偏差过大，导轨安装后会出现倾斜，导致滑块在运行过程中受力不均，加速磨损，影响设备的运动精度和稳定性。

清理基座表面：用砂纸或打磨工具对基座表面进行轻微打磨，去除表面的氧化层、毛刺和凸起物，使基座表面平整光滑，粗糙度符合要求。然后用干净的布擦拭干净，确保无灰尘和杂质残留。这样可以保证导轨与基座之间的紧密贴合，减少安装间隙，提高导轨的稳定性和承载能力。

三、导轨的安装

初步定位导轨：将 THK 导轨小心地放置在安装基座上，根据设备的设计要求和安装图纸，大致确定导轨的位置和方向。使用定位销或临时固定夹具将导轨初步固定在基座上，防止其在后续安装过程中发生位移。此时要注意导轨的安装方向，确保滑块的运动方向与设备的工作方向一致，避免因安装方向错误而导致设备无法正常工作。

标准调整导轨位置：使用千分表等量具对导轨的直线度、平面度和平行度进行标准测量和调整。通过在导轨与基座之间增减垫片或微调调整块的位置和厚度，使导轨的各项精度指标达到设计要求。例如，对于直线度的调整，可以在导轨的两端和中间位置分别测量，根据测量数据计算出需要调整的方向和数值，然后在相应位置添加或更换合适厚度的垫片。调整过程要耐心细致，反复测量和调整，确保导轨的精度符合高精度设备的运行要求。

四、滑块的安装

清洁滑块和导轨表面：在安装滑块之前，再次用干净的布蘸取适量的清洁剂，仔细擦拭滑块和导轨的接触表面，去除可能残留的灰尘、油污和杂质。确保滑块在导轨上能够顺畅滑动，避免因杂质导致的卡顿、磨损和精度下降。

安装滑块：将滑块轻轻放置在导轨上，按照正确的安装方向和位置进行安装。对于一些带有锁定装置的滑块，要确保锁定装置处于解锁状态，以便滑块能够顺利安装到位。安装过程中要避免滑块与导轨发生碰撞，防止损坏滑块和导轨的表面精度。在滑块安装完成后，检查滑块在导轨上的移动是否顺畅，有无卡滞现象，可以用手轻轻推动滑块，感受其运动阻力是否均匀。

五、固定导轨和滑块

拧紧固定螺栓：使用合适的扳手，按照规定的拧紧力矩，逐步拧紧导轨的固定螺栓。拧紧过程要均匀对称，避免因单边拧紧力过大导致导轨变形。一般来说，拧紧力矩应根据螺栓的规格和导轨的型号，参考产品说明书中的推荐值进行操作。在拧紧螺栓后，再次使用千分表等量具检查导轨的精度，确保拧紧螺栓的过程没有对导轨的精度产生影响。

固定滑块：根据设备的具体要求，将滑块与相关部件（如工作台、运动机构等）进行连接固定。使用螺栓和螺母将滑块牢固地安装在相应位置，同样要注意拧紧力矩的控制，确保滑块在工作过程中不会发生松动。在固定滑块后，再次检查滑块与导轨之间的配合情况，以及滑块在导轨上的运动精度，保证整个导轨系统的安装质量。

六、润滑和调试

添加润滑剂：根据 THK 导轨的工作环境和负载情况，选择合适的润滑剂，如润滑脂或润滑油。使用专用的注油器或注射器，将润滑剂均匀地注入导轨和滑块的润滑点。对于润滑脂，要注意不要过量注入，以免造成润滑剂堆积，影响滑块的运动；对于润滑油，要确保油液能够充分覆盖导轨和滑块的接触表面，形成良好的润滑膜。在添加润滑剂后，手动推动滑块在导轨上往返移动几次，使润滑剂均匀分布在整个润滑区域。

调试运行：在完成润滑后，进行设备的初步调试运行。启动设备，使滑块在导轨上按照预定的工作速度和行程进行运动。观察滑块的运动是否平稳、顺畅，有无异常噪音、振动或卡顿现象。同时，使用千分表等量具监测滑块在运动过程中的精度变化，如直线度、定位精度等。如果发现问题，如精度偏差、异常振动等，要立即停机，对导轨和滑块进行检查和调整，找出问题的原因并解决后，再次进行调试运行，直到设备能够稳定、较准地运行。

常见问题与回答

安装过程中如何保证导轨的直线度？

在安装导轨时，首先要选择平整、水平的安装基座，并使用水平仪进行标准找平。在初步定位导轨后，使用千分表对导轨的直线度进行测量，通过在导轨与基座之间增减垫片或微调调整块来调整导轨的位置，使直线度误差控制在允许范围内。在拧紧固定螺栓时，要按照对称、均匀的原则逐步拧紧，避免因拧紧力不均匀导致导轨变形影响直线度。安装完成后，再次进行直线度测量，确保符合设备运行要求。

滑块在导轨上运行不顺畅怎么办？

首先检查滑块和导轨的表面是否清洁，有无杂质、油污或毛刺等影响滑动的因素，如有，需进行清洁和处理。其次，检查滑块与导轨之间的配合间隙是否合适，间隙过小可能会导致卡滞，间隙过大则会影响精度和稳定性，可以通过调整垫片或更换合适的滑块来解决。另外，检查润滑剂是否充足且型号是否正确，不足或不合适的润滑剂也会导致滑块运行不顺畅，需要添加或更换合适的润滑剂。如果以上方法都不能解决问题，可能是导轨或滑块本身存在质量问题，需要联系厂家进行进一步的检查和维修。

THK 导轨安装后精度偏差过大如何调整？

当发现安装后导轨精度偏差过大时，首先要重新检查安装过程中的各个环节，包括基座的水平度、导轨的定位和固定、滑块的安装等。使用千分表等量具标准测量出精度偏差的具体数值和方向，然后针对性地进行调整。如果是直线度偏差，可以通过在导轨下方相应位置增减垫片或调整调整块来纠正；如果是平面度或平行度偏差，可能需要重新调整导轨的安装位置或检查与导轨配合部件的精度。调整过程中要反复测量和微调，确保精度逐步达到要求，同时要注意避免因过度调整导致新的问题出现。

如何选择合适的 THK 导轨型号和规格？

选择 THK 导轨的型号和规格需要考虑多个因素。首先是设备的负载情况，包括负载的大小、方向和分布，根据负载选择具有相应承载能力的导轨型号，查看产品目录中的额定负载参数进行匹配。其次是设备对精度的要求，对于精密加工、测量等设备，要选择精度等级高的导轨，如高精度的直线度、平面度和平行度指标。另外，设备的运行速度、工作环境（如温度、湿度、灰尘等）以及安装空间限制等因素也需要综合考虑。例如，在高速运行的设备中，要选择具有良好高速性能的导轨；在恶劣环境下，要选择具有防护涂层或密封结构的导轨，以保证其性能和寿命。可以咨询 THK 厂家的技术人员，根据设备的具体情况进行较准选型。
